فلومتر

فلومتر چیست؟

فلومتر یک تجهیز ابزار دقیق برای اندازه گیری مقدار جریان (فلو) سیالات یا گازها است. فلومتر تشکیل شده از قطعات جانبی بسیاری مانند سنسورها و نمایشگر هستند که دقت فرآیند اندازه گیری را بسیار بالا می‌برند. در ادامه به معرفی انواع و طرز کار آن می‌پردازیم.





انواع فلومتر

فلومترها قطعات ابزار دقیق هستند که به دسته‌های مختلفی تقسیم می‌شوند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. در زیر به برخی از انواع فلومتر اشاره می‌کنیم:

  1. مغناطیسی: فلومتر الکترومغناطیسی برای اندازه‌گیری سیالات هادی الکتریسیته مناسب است. با استفاده از اصول الکترومغناطیسی، دبی سیال را اندازه‌گیری می‌کند.

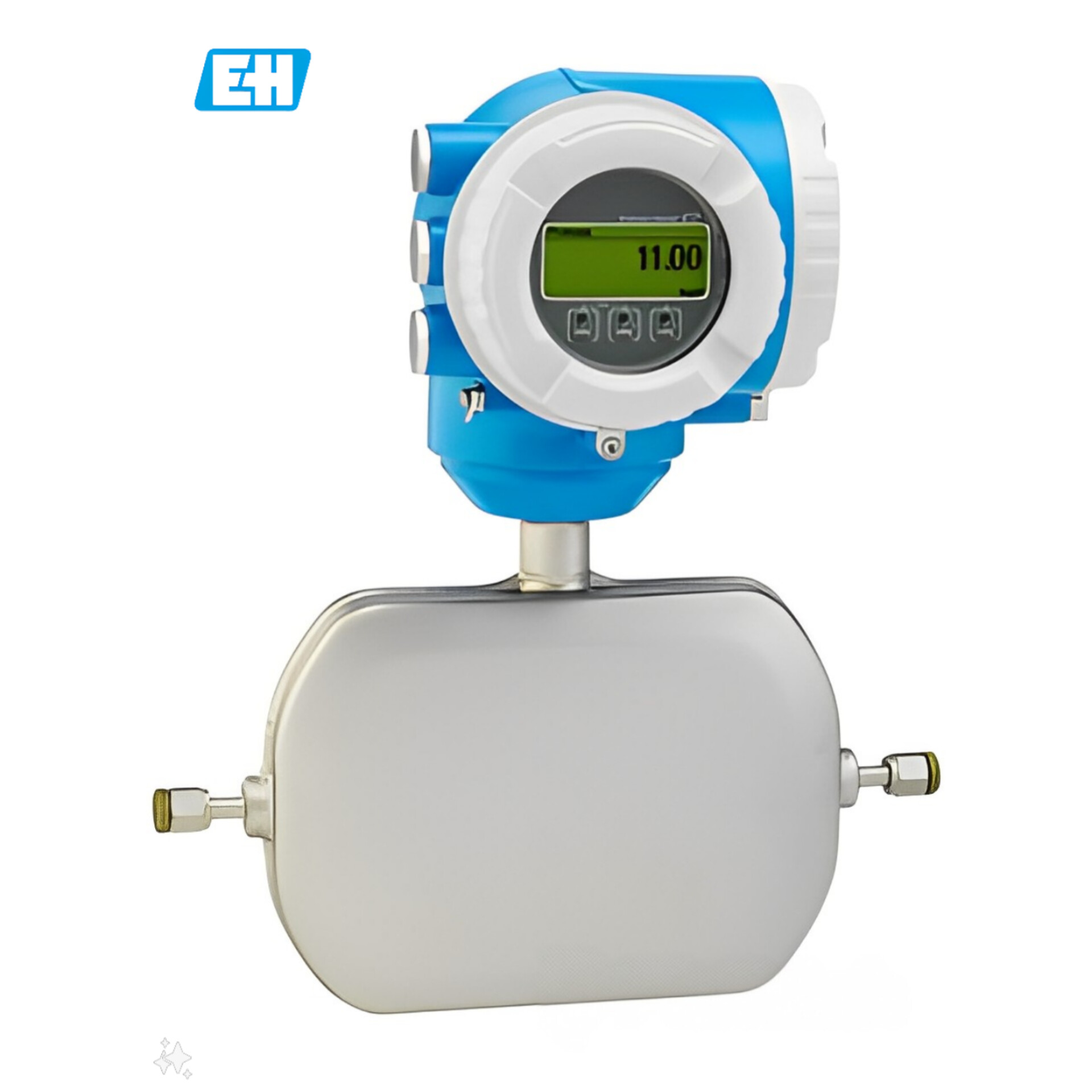

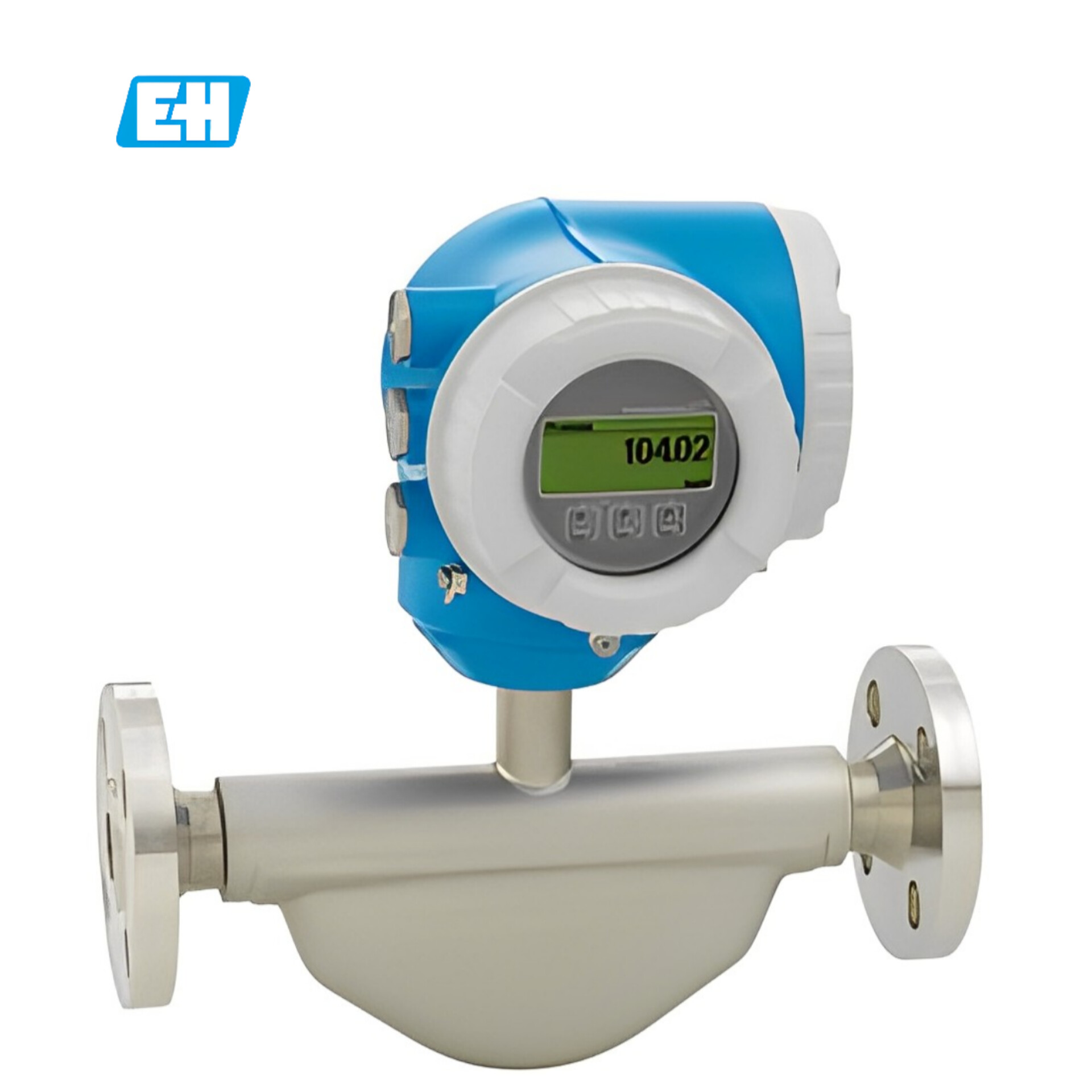

  2. جرمی (کوریولیس): فلومتر جرمی یا مس فلومتر به کمک اثر کوریولیس، جرم سیال را اندازه‌گیری می‌کند و به همین دلیل دقت بالایی دارد. این نوع فلومتر برای اندازه‌گیری سیالاتی که تغییرات دما و فشار دارند، مناسب است.

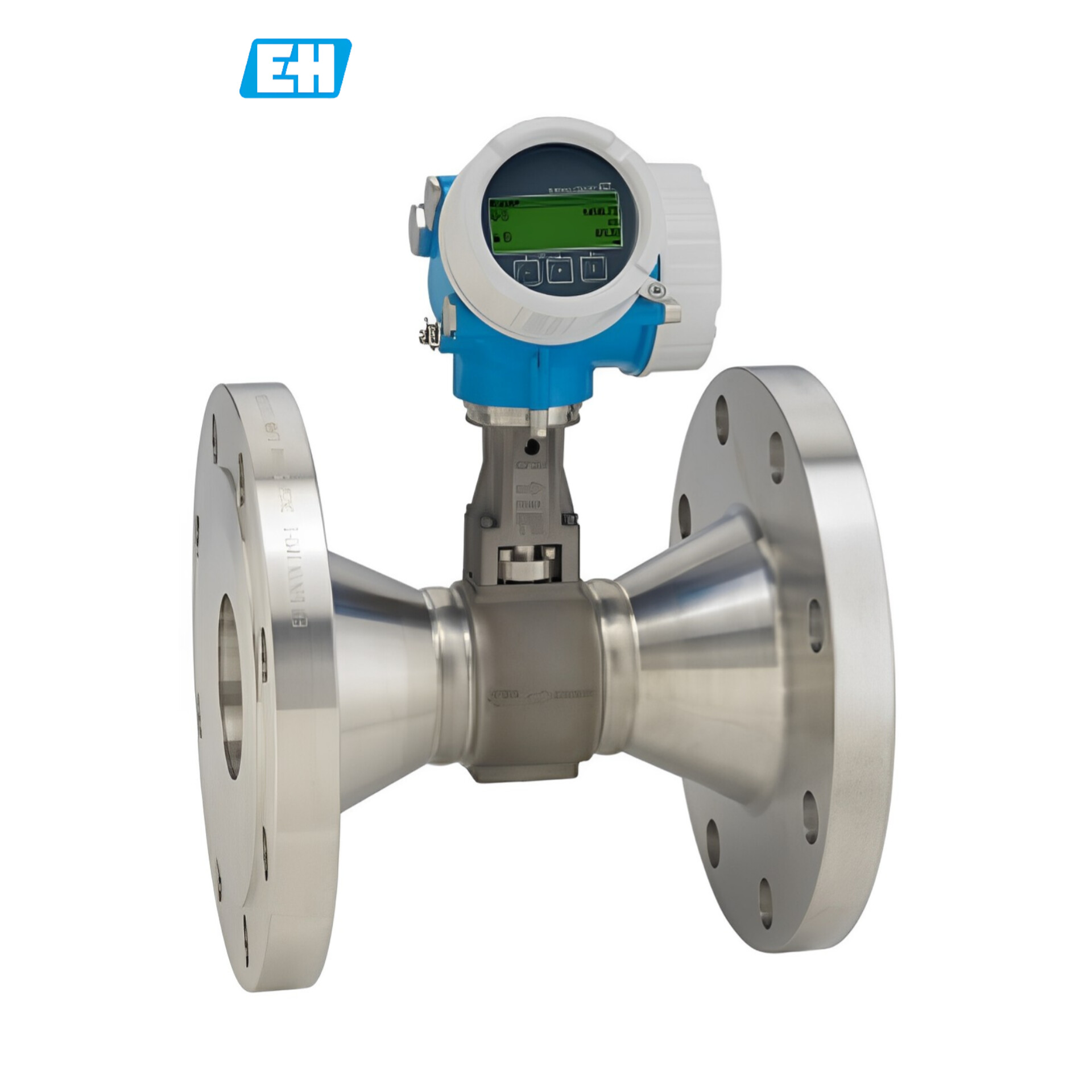

  3. ورتکس: فلومتر ورتکس با استفاده از ایجاد گردابه در سیال، دبی آن را اندازه‌گیری می‌کند. این نوع فلومتر برای سیالاتی با دما و فشار متغیر مناسب است.

  4. حرارتی: فلومتر حرارتی با استفاده از تغییرات دما در سیال، دبی آن را اندازه‌گیری می‌کند. این نوع فلومتر معمولاً برای سیالات گازی استفاده می‌شود.

  5. اولتراسونیک: فلومتر اولتراسونیک با استفاده از امواج اولتراسونیک، دبی سیال را اندازه‌گیری می‌کند. این نوع فلومتر برای سیالاتی که دارای ذرات معلق هستند، مناسب است.

  6. اختلاف فشار: فلومتر اختلاف فشار با اندازه‌گیری اختلاف فشار در دو نقطه از سیستم، دبی سیال را محاسبه می‌کند. این نوع فلومتر معمولاً در سیستم‌های صنعتی به کار می‌رود.





طرز کار فلومتر

طرز کار فلومترها بسته به نوع آن‌ها متفاوت است. به عنوان مثال، فلومترهای مغناطیسی با ایجاد میدان مغناطیسی و اندازه‌گیری ولتاژ تولید شده در اثر حرکت سیال کار می‌کنند. در حالی که فلومترهای کوریولیس با اندازه‌گیری تغییرات جرم سیال در اثر حرکت آن، دبی را محاسبه می‌کنند.

فلومترهای حرارتی به تغییرات دما در سیال وابسته هستند و با اندازه‌گیری این تغییرات، دبی را محاسبه می‌کنند. همچنین فلومترهای اولتراسونیک با ارسال و دریافت امواج صوتی، دبی سیال را اندازه‌گیری می‌کنند.

بنابراین نمی‌توان دستورالعمل یکسانی را برای تمام آن‌ها در نظر گرفت اما به طور کلی شامل چند مرحله می‌باشند:

  • اندازه گیری: نسبت به مدل‌های معرفی شده در بالا، فرآیند اندازه گیری انجام می‌شود.
  • تبدیل به جریان یا ولتاژ: اندازه‌های جریان به جریان میلی آمپر یا ولتاژ تبدیل می‌شود تا برای قسمت‌های مختلف قابل درک باشند.
  • ارسال به نمایشگر: پارامترها به نمایشگر ارسال می‌شوند تا اپراتور از فرآیند انجام شده مطلع شود.



طرز کار فلومتر



اجزای تشکیل‌دهنده فلومتر

فلومترها معمولاً از اجزای زیر تشکیل شده‌اند:

  • سنسور: وظیفه اندازه‌گیری دبی سیال را بر عهده دارد.

  • ترانسمیتر: سیگنال‌های دریافتی از سنسور را پردازش کرده و به داده‌های قابل فهم تبدیل می‌کند.

  • نمایشگر: داده‌های پردازش شده را به صورت عددی یا گرافیکی نمایش می‌دهد.

  • منبع تغذیه: انرژی مورد نیاز برای کارکرد فلومتر را تأمین می‌کند.



بررسی مشخصه‌های فنی

مشخصه های فنی فلومتر عبارتند از:

  1. نوع فلومتر: در پاراگراف های قبل به 6 مدل مختلف اشاره کردیم که نوع آن بسته به نوع مصرف می‌بایست انتخاب شود.
  2. نوع سیال: هر فلومتر مخصوص سیالات مشخصی بر اساس نوع ویسکوزیته، مقدار خورندگی و چگالی ساخته شده است که متریال به کار رفته در آن‌ها با دیگری تفاوت دارند. مثلا یک فلومتر مخصوص آب با فلومتر مشابه مخصوص نفت ممکن است از نظر ظاهری یکسان باشند اما جنس دیافراگم یا پره‌های آن تفاوت دارند.
  3. فشار کاری: از مهم ترین پارامترها توجه به فشار کاری است. هر سیالی در صنعت با توجه به نیاز سیستم خود، با یک فشار معینی کار می‌کند. بنابراین باید توجه داشته باشید که فلومتر شما توانایی تحمل و کار کردن در رنج فشار سیال شما را داشته باشد.
  4. دمای کاری: در صنایع مختلف دمای کاری هر سیال نیز متفاوت است. مثلا دمای گاز هیدروژن زیر صفر درجه و دمای اکسیژن بالای صفر درجه است. علاوه بر این، ویسکوزیته سیالات نیز در دماهای مختلف تغییر میکند که فلومتر می‌بایست بتواند در میانه‌ی این تغییرات به فعالیت خود ادامه دهد.
  5. نوع خروجی: در کل چند مدل محدود از خروجی ها وجود دارد که جریان و ولتاژ از پر مصرف ترین آن‌ها می‌باشد.
  6. نوع اتصال: معمولا تمام فلومترها به دو صورت فلنجی یا رزوه‌ای ساخته شده‌اند. در برخی صنایع الزام به استفاده از شناسه کلاس‌های خاصی از فلنج‌ها مانند استاندارد ASME/ASA وجود دارد.
  7. سایز: مشخصه مهم بعدی سایز است. سایز بندی هر فلومتر بر اساس مقدار حداکثر جریانی که باید اندازه گیری کند تعیین می‌شود. سایزبندی می‌تواند از “1/4 تا “50 نیز متغیر باشد.



راهنمای خرید و انتخاب فلومتر

برای خرید فلومتر مراحل زیر را طی کنید:

  1. مرحله اول: نوع سیال خود را مشخص کنید.
  2. مرحله دوم: فشار کاری سیستم خود را پیدا کنید.
  3. مرحله سوم: حداکثر و حداقل دمای کاری سیال خود را مشخص کنید.
  4. مرحله چهارم: از بین مدل‌های مختلف فلومتر یکی را انتخاب کنید که توانایی اندازه‌گیری سیال شما را داشته باشد
  5. مرحله پنجم: مقدار حداکثر دبی عبوری خود را بر حسب L/min محاسبه کنید.
  6. مرحله ششم: سایز فلومتر را بر حسب مرحله سوم تعیین کنید.
  7. مرحله هفتم: مشخص کنید که می‌خواهید نحوه اتصال فلنجی یا رزوه‌ای باشد.
  8. مرحله هشتم: از بین برندهای معتبر که در همین صفحه معرفی کردیم یک مدل را انتخاب و اقدام به خرید کنید.

مراحل خرید فلومتر



معرفی برندهای معتبر

در بازار فلومترها، برندهای معتبر و شناخته‌شده‌ای وجود دارند که محصولات با کیفیتی ارائه می‌دهند. برخی از این برندها عبارتند از:

  • اندرس+هاوزر Endress+Hauser

  • روزمونت Rosemount
  • یوکوگاوا Yokogawa
  • کرونه Krohne
  • فوجی fuji



نکات مهم در نگهداری فلومتر

نگهداری صحیح از فلومترها به منظور حفظ دقت و کارایی آن‌ها ضروری است. در زیر به برخی از نکات مهم در نگهداری فلومتر اشاره می‌کنیم:

  1. تمیزکاری منظم: تجمع ذرات معلق و آلودگی‌ها می‌تواند بر دقت اندازه‌گیری فلومتر تأثیر بگذارد. بنابراین، تمیزکاری منظم سنسورها و اجزای داخلی فلومتر بسیار مهم است.

  2. بررسی اتصالات: اتصالات فلومتر باید به طور دوره‌ای بررسی شوند تا از عدم نشتی و اتصالات محکم اطمینان حاصل شود.

  3. کالیبراسیون: فلومترها باید به طور منظم کالیبره شوند تا دقت اندازه‌گیری آن‌ها حفظ شود. این کار معمولاً توسط تکنسین‌های متخصص انجام می‌شود.

  4. بررسی سیستم‌های حفاظتی: اطمینان از عملکرد صحیح سیستم‌های حفاظتی مانند فیلترها و شیرهای کنترلی می‌تواند به جلوگیری از آسیب به فلومتر کمک کند.

  5. گزارش‌دهی خطا: در صورت بروز هرگونه خطا یا عدم دقت در اندازه‌گیری، باید بلافاصله اقدام به بررسی و رفع مشکل کرد.





نگهداری از فلومتر



به نقل از سایت americas.fujielectric.com در صفحه نگهداری از فلومترها می‌بایست به صورت دوره‌ای تمام موارد گفته شده را رعایت کنید.



The importance of effective and regular maintenance of flow rate sensors is that in normal operation, flow analyzers are exposed to a wide variety of contaminants.

These can be in the form of suspended solids carried by the medium being measured (such as dirt in water) or liquid/solid deposits formed on the outer surface of the flow transmitter (such as scale or corrosive materials).

To minimize the risk of fouling and to ensure accurate measurement over long periods of time, it is necessary to clean it regularly. Ideally, a flow meter should be cleaned once a year, or more frequently if it is exposed to particularly harsh conditions.

Cleaning in-line flow rate meter not only extends their life, but also ensures optimum performance at all times.

Regular cleaning prevents dirt and other blockages from building up in your meters, eliminating false readings and ensuring that you get an accurate reading every time you use them. Non-intrusive flow meters have the advantage of not being in direct contact with the fluid and do not require maintenance.

Calibration is important because it ensures accurate readings. If a flow rate meter is not properly calibrated, it will not provide reliable data that can be used for maintenance and plant improvement.
It is also important to calibrate meters before they are put into service, as poor calibration can lead to a decrease in accuracy over time. Calibration ensures that fluid flow measurement is taken at a consistent point that provides accurate results every time.

The best way to ensure the continued accuracy of your equipment is to use ongoing verification, maintenance and calibration services. A well-maintained flow meter will operate more efficiently than one that is not, resulting in lower operating costs for your business.



کاربردهای فلومتر در صنایع مختلف

فلومترها در صنایع مختلف کاربردهای گسترده‌ای دارند. در زیر به برخی از این کاربردها اشاره می‌کنیم:

  1. صنعت نفت و گاز: در این صنعت، فلومترها برای اندازه‌گیری دبی نفت و گاز در خطوط لوله و فرآیندهای تولید به کار می‌روند.

  2. صنعت آب و فاضلاب: فلومترها در سیستم‌های آبرسانی و تصفیه فاضلاب برای کنترل و نظارت بر جریان آب استفاده می‌شوند.

  3. صنعت شیمیایی: در فرآیندهای شیمیایی، فلومترها برای اندازه‌گیری دبی مواد اولیه و محصولات نهایی به کار می‌روند.

  4. صنعت غذایی و دارویی: در این صنایع، دقت و بهداشت اندازه‌گیری بسیار مهم است و فلومترها برای کنترل دبی مایعات و گازها استفاده می‌شوند.

  5. سیستم‌های گرمایشی و سرمایشی: فلومترها در سیستم‌های HVAC برای کنترل جریان هوا و مایعات در سیستم‌های گرمایشی و سرمایشی به کار می‌روند.



آینده فلومترها

با پیشرفت تکنولوژی، فلومترها نیز در حال تحول هستند. به زودی شاهد ظهور فلومترهای هوشمند خواهیم بود که قادر به جمع‌آوری و تحلیل داده‌ها به صورت آنلاین هستند. این فلومترها می‌توانند به سیستم‌های مدیریت انرژی متصل شوند و به بهینه‌سازی مصرف انرژی کمک کنند.

علاوه بر این، استفاده از فناوری‌های نوین مانند اینترنت اشیاء (IoT) و یادگیری ماشین می‌تواند به بهبود دقت و کارایی فلومترها کمک کند. این تغییرات می‌توانند به صنایع مختلف کمک کنند تا با بهینه‌سازی فرآیندها و کاهش هزینه‌ها، عملکرد بهتری داشته باشند.



چالش‌ها و موانع در استفاده از فلومترها

با وجود مزایای فراوان فلومترها، استفاده از آن‌ها با چالش‌ها و موانعی نیز همراه است. در زیر به برخی از این چالش‌ها اشاره می‌کنیم:

  1. هزینه‌های اولیه: خرید فلومترهای با کیفیت و دقیق ممکن است هزینه‌های بالایی به همراه داشته باشد. این هزینه‌ها می‌تواند برای کسب‌وکارهای کوچک و متوسط یک مانع باشد.

  2. نیاز به آموزش: برای استفاده صحیح از فلومترها و تحلیل داده‌های آن‌ها، نیاز به آموزش و تخصص وجود دارد. این موضوع می‌تواند زمان‌بر و هزینه‌بر باشد.

  3. حساسیت به شرایط محیطی: برخی از فلومترها ممکن است تحت تأثیر شرایط محیطی مانند دما، فشار و رطوبت قرار بگیرند. این حساسیت می‌تواند دقت اندازه‌گیری را تحت تأثیر قرار دهد.

  4. نیاز به نگهداری منظم: فلومترها برای حفظ دقت و کارایی خود نیاز به نگهداری و کالیبراسیون منظم دارند. این موضوع می‌تواند زمان و منابع بیشتری را طلب کند.

  5. تغییرات در ویژگی‌های سیال: تغییرات در ویژگی‌های سیال مانند چسبندگی و دما می‌تواند بر عملکرد فلومتر تأثیر بگذارد و نیاز به انتخاب فلومتر مناسب را ضروری می‌سازد.



نوآوری‌ها در طراحی فلومترها

در سال‌های اخیر، طراحی فلومترها تحت تأثیر نوآوری‌های فناوری قرار گرفته است. برخی از این نوآوری‌ها شامل موارد زیر است:

  1. فلومترهای بدون تماس: این نوع فلومترها با استفاده از فناوری‌های جدید، قادر به اندازه‌گیری دبی سیالات بدون تماس مستقیم با آن‌ها هستند. این ویژگی می‌تواند به بهبود بهداشت و کاهش خطر آلودگی کمک کند.

  2. فلومترهای قابل حمل: با توسعه فلومترهای قابل حمل، امکان اندازه‌گیری دبی سیالات در مکان‌های مختلف و در شرایط متغیر فراهم شده است. این فلومترها به ویژه در صنایع میدانی و آزمایشگاهی کاربرد دارند.

  3. فلومترهای هوشمند: این فلومترها با قابلیت اتصال به اینترنت و جمع‌آوری داده‌ها به صورت آنلاین، امکان نظارت و کنترل از راه دور را فراهم می‌کنند. این ویژگی می‌تواند به بهینه‌سازی فرآیندها و کاهش هزینه‌ها کمک کند.

  4. استفاده از سنسورهای پیشرفته: با پیشرفت فناوری سنسورها، دقت و سرعت اندازه‌گیری فلومترها بهبود یافته است. سنسورهای جدید می‌توانند به طور همزمان چندین پارامتر را اندازه‌گیری کنند.



نتیجه‌گیری نهایی

فلومترها به عنوان ابزارهای کلیدی در اندازه‌گیری دبی سیالات، نقش بسیار مهمی در بهینه‌سازی فرآیندهای صنعتی ایفا می‌کنند. با توجه به چالش‌ها و نوآوری‌های موجود، انتخاب و استفاده صحیح از فلومترها می‌تواند به بهبود کارایی و کاهش هزینه‌ها در صنایع مختلف کمک کند. با پیشرفت‌های فناوری و ظهور فلومترهای هوشمند، آینده این ابزارها نویدبخش تحولات مثبت و کارآمدی بیشتر در صنایع خواهد بود.
