ترانسمیتر فشار چرا و چگونه کالیبره میشود؟
ترانسمیتر فشار: چرا و چگونه کالیبره میشود؟

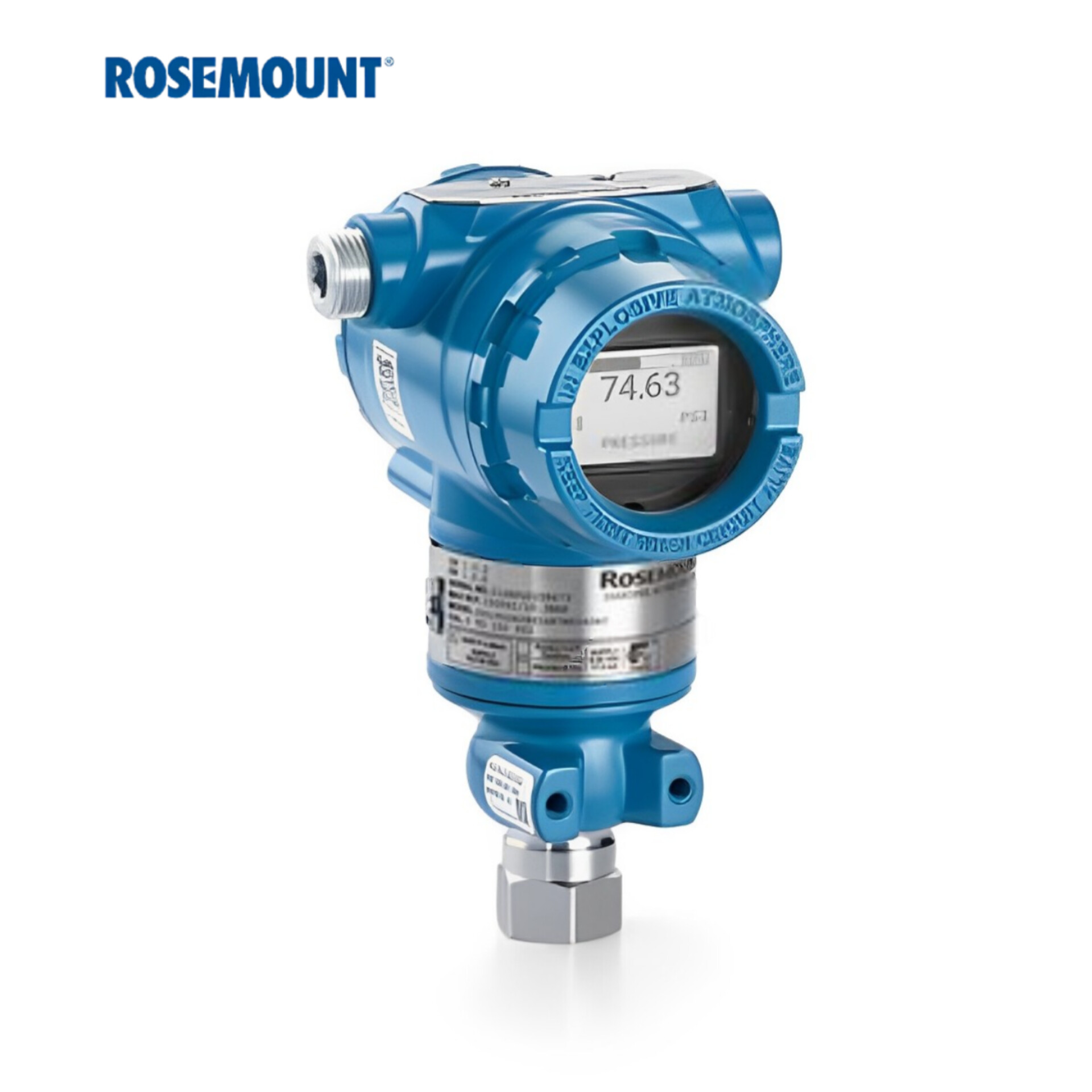

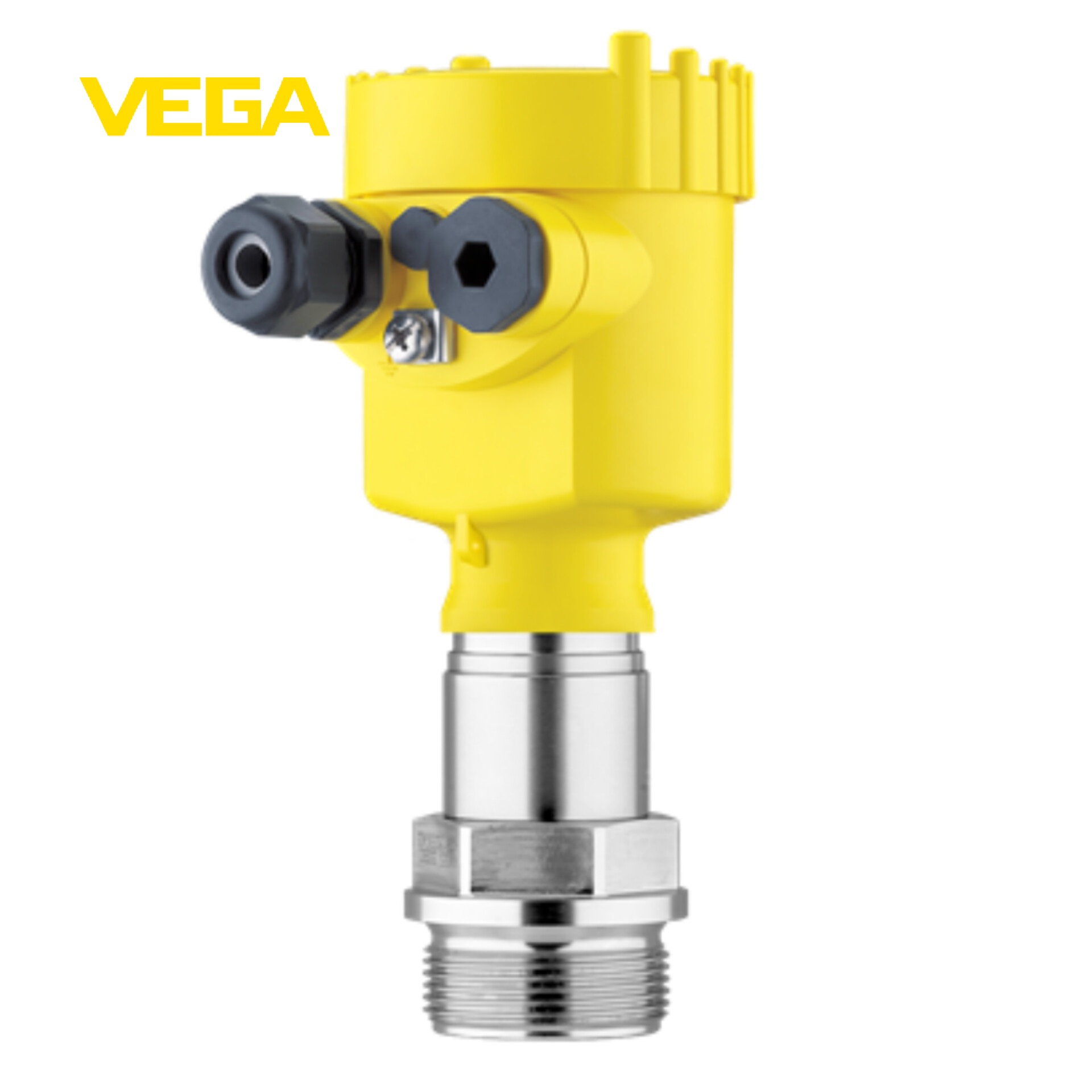

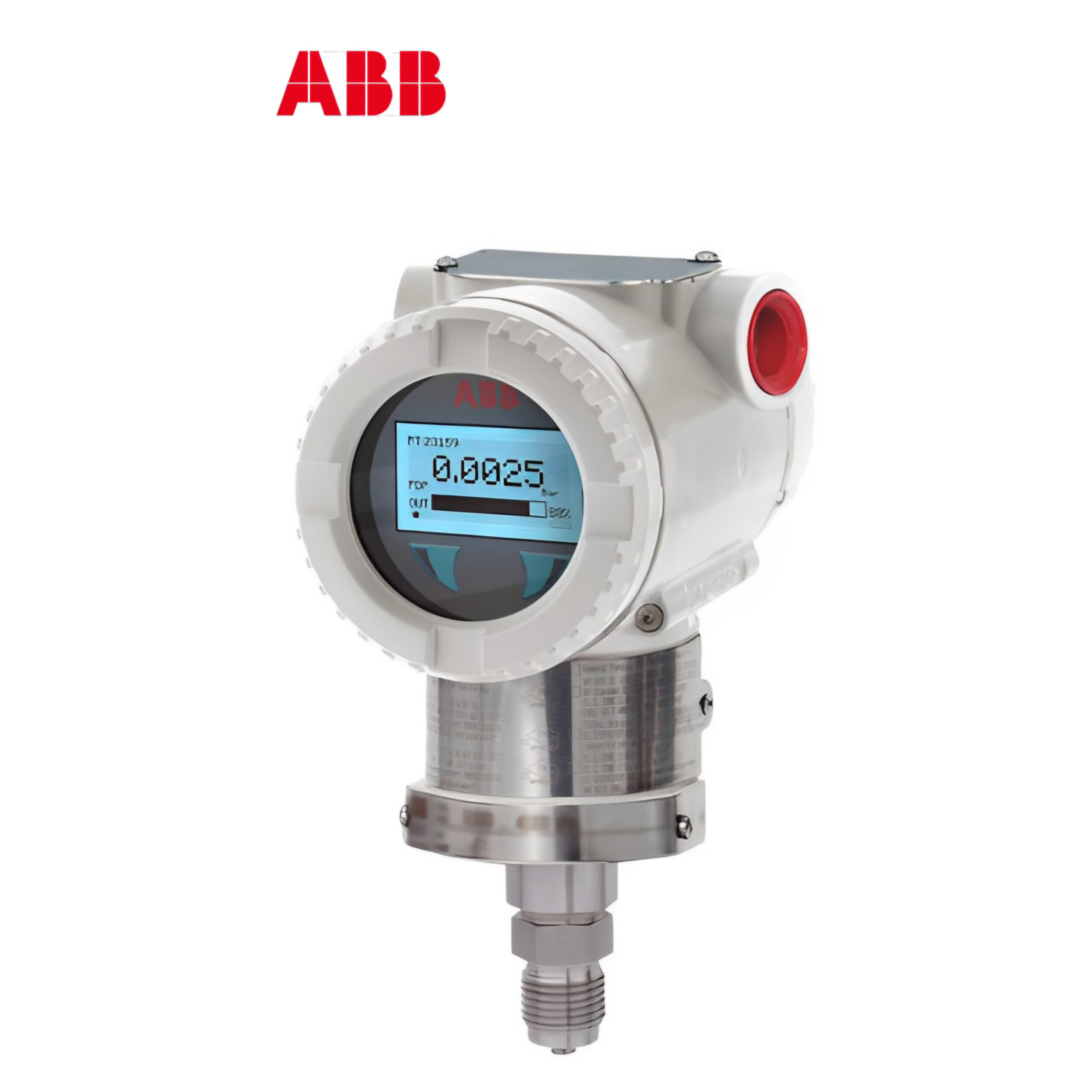

مقدمهای بر ترانسمیتر فشار
ترانسمیتر فشار یکی از ابزارهای حیاتی در صنایع مختلف است که برای اندازهگیری و انتقال فشار سیالات به کار میرود. این دستگاهها به طور گستردهای در سیستمهای کنترل و مانیتورینگ استفاده میشوند و دقت آنها میتواند تأثیر زیادی بر عملکرد کلی سیستم داشته باشد. به همین دلیل، کالیبره کردن ترانسمیتر فشار، ترانسمیتر فشار مطلق و ترانسمیتر اخلاف فشار یک مرحله ضروری در فرآیند نگهداری و بهرهبرداری از این تجهیزات است.
کالیبره کردن چیست؟
کالیبره کردن به معنای تنظیم و اعتبارسنجی دقت یک قطعه ابزار دقیق است. در مورد ترانسمیتر فشار، کالیبره کردن به معنای تنظیم دستگاه به گونهای است که فشار اندازهگیری شده با مقادیر واقعی مطابقت داشته باشد. این فرآیند شامل مقایسه خروجی ترانسمیتر با یک استاندارد معتبر و انجام تنظیمات لازم برای کاهش خطاهای اندازهگیری است.
چرا باید ترانسمیتر فشار را کالیبره کنیم؟
کالیبره کردن ترانسمیتر فشار به دلایل زیر اهمیت دارد:
-
دقت اندازهگیری: دقت اندازهگیری فشار برای بسیاری از فرآیندها حیاتی است. یک ترانسمیتر کالیبره نشده ممکن است اطلاعات نادرستی ارائه دهد که میتواند منجر به تصمیمگیریهای نادرست شود.
-
ایمنی: در بسیاری از صنایع، فشار غیرمجاز میتواند خطرناک باشد. کالیبره کردن ترانسمیتر فشار به اطمینان از عملکرد صحیح سیستمهای ایمنی کمک میکند.
-
کاهش هزینهها: با کالیبره کردن منظم ترانسمیترها، میتوان از هزینههای ناشی از خرابیهای ناشی از اندازهگیری نادرست جلوگیری کرد.
-
افزایش عمر دستگاه: کالیبره کردن منظم میتواند به شناسایی مشکلات زودهنگام کمک کند و در نتیجه عمر مفید دستگاه را افزایش دهد.
مراحل کالیبره کردن ترانسمیتر فشار (کلی)
- شیلنگ تست را از کالیبراتور به فرستنده وصل کنید.
- سیمهای اندازه گیری mA کالیبراتور را به فرستنده وصل کنید.
- بر اساس نیاز تنظیمات فشار/خلاء را روی عملکرد تنظیم کنید.
- هواکش و شیر اندازه گیری منبع تغذیه را ببندید.
- با نگه داشتن دکمه، فشار یا خلاء را به پمپ وارد کنید و زمانی که به فشار لازم رسید رها کنید.
- به همین ترتیب فشار را با تنظیم فشار مناسب اصلاح کنید.
- فشار مرجع و جریان خروجی فرستنده را از صفحه نمایش بخوانید.
- برای تمام نقاط تست تکرار کنید. اگر سیگنال mA اندازه گیری شده در نقاط تست در محدوده تحمل یافت شود، آزمایش کامل می شود. اگر نه، تنظیم مجدد لازم است.
- پس از انجام تنظیمات، دوباره فشار اندازهگیری شود و خروجی ترانسمیتر ثبت شود. این دادهها باید با دادههای قبلی مقایسه شوند تا اطمینان حاصل شود که کالیبراسیون به درستی انجام شده است.
- تمام مراحل کالیبراسیون باید به دقت مستند شوند. این مستندات شامل تاریخ کالیبراسیون، نتایج اندازهگیری، تنظیمات انجام شده و نام فردی که کالیبراسیون را انجام داده است، میباشد.
مراحل کالیبره کردن ترانسمیتر فشار مطلق:
کالیبره کردن ترانسمیتر فشار مطلق نیز مانند مراخل کلی در بالا است اما به دلیل حساسیت بیشتر مراحب را مفصل تر در ادامه توضیح دادیم:
مرحله 1: آماده سازی تجهیزات و ابزار اندازه گیری
قبل از شروع فرآیند کالیبراسیون، لازم است که ابزار و تجهیزات مرتبط با این روش را آماده کنید. به طور کلی، این تجهیزات شامل یک دستگاه کالیبراسیون است. این دستگاه باید به یک شیر پاکسازی یا شیر تخلیه مجهز باشد تا بتواند فشار انباشته شده در سیستم را آزاد کند. همچنین، نیاز به یک پمپ دستی خلاء یا ژنراتور فشار داریم که قادر به تولید محدوده فشار مورد نظر برای کالیبراسیون باشد و باید دارای آداپتور NPT باشد که با فرستنده فشار سازگار باشد.
علاوه بر این، برای خواندن سیگنالهای mA به یک نشانگر دیجیتال یا کالیبراتور دقیق نیاز داریم. منبع تغذیهای به ولتاژ 24 ولت DC نیز لازم است و برای تغذیه ترانسمیتر فشار، به یک جفت سیم قرمز و مشکی احتیاج داریم. در نهایت، یک دستگاه ارتباطی دستی HART برای برنامهریزی و تنظیم ترانسمیتر فشار HART ضروری است. با جمعآوری این ابزارها، میتوان به راحتی کالیبراسیون را آغاز کرد و اطمینان حاصل نمود که دستگاه به درستی کار میکند و دقت لازم را دارد.
مرحله 2: سیستم را ایزوله و خالی از فشار کنید
برای کالیبره کردن یک ترانسمیتر فشار مطلق، ابتدا ضروری است که فرستنده از سیال فرآیند جدا شود. این کار با بستن شیر جداسازی یا منیفولد انجام میشود. سپس، باید شیر تخلیه را باز کرده و یا کمی شل کنید تا فشار موجود در فلنجهای سنسور به طور کامل آزاد شود. این مرحله بسیار حیاتی است، زیرا اطمینان از کالیبراسیون صحیح و ایمن، به دقت اندازهگیری فشار بستگی دارد. با انجام این مراحل، میتوان از عملکرد بهینه فرستنده فشار مطمئن شد و از بروز خطاهای احتمالی در اندازهگیری جلوگیری کرد.
مرحله 3: اتصال کالیبراتور فشار و ارتباط دهنده HART
برای تأمین برق ترانسمیتر فشار، از یک منبع 24 ولت DC استفاده کنید و ارتباطات را با کابلهای مناسب برقرار نمایید. پس از آن، مولد فشار را به پورت فشار NPT ترانسمیتر فشار مطلق متصل کنید. اطمینان حاصل کنید که این اتصال به خوبی برقرار شده و هیچ نشتی وجود نداشته باشد. در مرحله بعد، خروجی 4-20 میلیآمپر سنسور را به پورت HART متصل کنید. با برقراری این اتصال، شما قادر خواهید بود پارامترهای سنسور را پیکربندی کرده و خروجی آن را تنظیم نمایید. این فرآیند به شما کمک میکند تا از عملکرد صحیح سنسور اطمینان حاصل کنید و تنظیمات لازم را برای بهینهسازی عملکرد آن انجام دهید.
مرحله 4: فشار مرجع خلاء را ایجاد کنید
برای ایجاد فشار مرجع خلاء به منظور شبیهسازی فشار مطلق (که معادل 0 PSIA، 0 bara یا 0 Torr است) و همچنین کالیبره کردن سیستمهای فشار مطلق، لازم است که با استفاده از یک پمپ خلاء یا منبع فشار مناسب، یک خلاء موثر ایجاد گردد. این نکته حائز اهمیت است که خلاء ایجاد شده باید پایدار و ثابت باشد، زیرا ترانسمیترهای فشار مطلق، فشار را نسبت به فشار اتمسفر اندازهگیری میکنند. بنابراین، در حین انجام این فرایند، لازم است که بر روی پارامترهای mA به دقت نظارت شود و این پارامترها بر روی نشانگر فشار یا کالیبراتور کنترل گردند. اطمینان از ثبات فشار، به کالیبراسیون دقیق و صحیح دستگاهها کمک میکند و در نهایت میتواند به بهبود عملکرد سیستمهای اندازهگیری فشار مطلق منجر شود.
مرحله 5: تنظیم صفر
هنگامی که فشار مرجع خلاء به سیستم اعمال میشود، باید خروجی ترانسمیتر را بررسی کنیم و آن را با مقدار 4000 میلی آمپر در شرایطی که فشار 0 Torr است، مقایسه کنیم. این فرایند به ما کمک میکند تا عملکرد دستگاه را در شرایط خاص ارزیابی کنیم. برای کالیبره کردن مقدار حد پایین یا محدوده پایینتر (LRV)، میتوان از ارتباط دهنده HART یا نرمافزار مربوطه با استفاده از مودم پیکربندی بهره برد. این عمل، دقت و صحت اندازهگیریهای دستگاه را تضمین میکند و اطمینان حاصل میکند که دستگاه به درستی با تغییرات فشار واکنش نشان میدهد. در نتیجه، داشتن یک کالیبراسیون دقیق میتواند تأثیر بسزایی در عملکرد کلی سیستم و کیفیت دادههای دریافتی داشته باشد.
مرحله 6: اعمال فشار مرجع در مقیاس کامل و تنظیم
با استفاده از یک ژنراتور فشار، میتوان فشار مربوط به حداکثر مقدار قابل اندازهگیری (URV) ترانسمیتر فشار مطلق را شبیهسازی کرد. پس از اعمال فشار مرجع، باید خروجی ترانسمیتر را به صورت میلیآمپر (به عنوان مثال ۲۰۰۰۰ میلیآمپر) با فشار اعمال شده (در اینجا ۷۶۰ Torr) مقایسه نمود. برای کالیبره کردن این مقدار، از یک ارتباطدهنده HART یا نرمافزاری با مودم پیکربندی استفاده خواهد شد. این فرایند کالیبرهسازی به ما کمک میکند تا اطمینان حاصل کنیم که فرستنده فشار به درستی و با دقت عمل میکند و مقادیر اندازهگیری شده واقعاً با فشار اعمال شده مطابقت دارند. در نهایت، با این روش میتوانیم کارایی و دقت سیستمهای اندازهگیری فشار را بهبود بخشیم و از صحت دادههای دریافتی اطمینان حاصل کنیم.
مرحله 7: ایجاد یک رکورد کالیبراسیون
اکنون باید فشار را به میزان 25 درصد افزایش دهید و به نظارت بر پارامترهای میلیآمپر (mA) بر روی نشانگر دیجیتال یا کالیبراتور فشار ادامه دهید. ضروری است که این پارامترها را برای هر مرحله از فشار، که از 0 تا 100 درصد محدوده کالیبره شده است، ثبت نمایید. در هر مرحله فشار، باید زمان کافی برای تثبیت اندازهگیری در نظر گرفته شود تا دقت نتایج افزایش یابد. لازم است که دقت اندازهگیریها با اطلاعات ارائه شده توسط سازنده مطابقت داشته باشد. در نهایت، کالیبراسیون انجام شده را چاپ کرده و برای مراجعات آینده نگهداری کنید. این مراحل به شما کمک خواهد کرد تا از عملکرد صحیح و دقت ابزارهای خود اطمینان حاصل نمایید.
مرحله 8: فشار را آزاد کنید و دوباره مونتاژ کنید
زمانی که تنظیمات بهطور کامل انجام شد، فشار شیر تخلیه را آزاد کنید و سپس آن را دوباره ببندید. در این مرحله، باید ژنراتور فشار، منبع تغذیه، ارتباطدهنده HART و سایر تجهیزات متصل به فرستنده را از سیستم جدا کنید. پس از انجام این مراحل، فرستنده فشار را دوباره در مکان خود نصب کنید و شیر جداسازی را باز کنید تا فرآیند کار به حالت عادی بازگردد. این مرحله به منظور اطمینان از عملکرد صحیح سیستم و جلوگیری از بروز مشکلات احتمالی ضروری است.
زمانبندی برای کالیبره کردن ترانسمیتر فشار
زمانبندی کالیبراسیون ترانسمیتر فشار به عوامل مختلفی بستگی دارد، از جمله نوع صنعت، شرایط محیطی و اهمیت دقت اندازهگیری. به طور کلی، پیشنهاد میشود که کالیبراسیون به صورت دورهای و معمولاً هر 6 ماه یک بار انجام شود. همچنین، در صورت تغییرات شدید در شرایط کاری یا پس از تعمیرات، باید کالیبراسیون مجدد انجام شود.
نتیجهگیری
کالیبره کردن ترانسمیتر فشار یک فرآیند ضروری برای اطمینان از دقت و ایمنی سیستمهای صنعتی است. با رعایت مراحل کالیبراسیون و انجام آن به صورت منظم، میتوان از عملکرد بهینه ترانسمیترها اطمینان حاصل کرد و هزینههای ناشی از خرابیهای احتمالی را کاهش داد. به یاد داشته باشید که مستندسازی مراحل کالیبراسیون نیز به عنوان یک بخش مهم از این فرآیند نباید نادیده گرفته شود.
